ビデオレート顕微鏡システム VIDEO-RATE MICROSCOPY SYSTEM (VMS)
高いフレームレート、高い感度
ビデオレート顕微鏡システム（VMS）は、速度、精度、汎用性のために構築された堅牢で柔軟なレーザ走査顕微鏡です。 VMSは、高感度検出器と組み合わせた高速ポリゴンスキャナと、1024×512ピクセル@30 FPS（フレーム/秒）と1024×32ピクセル@最大480 FPSのビデオレート取得速度を備えています。この高速なスキャン速度は、カルシウムイメージング、オプトジェネティクス（光遺伝学）および血液細胞の挙動のような高い時間分解能を必要とするin vivoイメージング用途に理想的です。 レゾナントスキャナとは対照的に、VMSのポリゴンスキャナはより大きな実視野を実現するために一定の線形走査と優れたレーザ位置決め精度を提供します。最大9種類の高感度なマルチアルカリPMT検出器を使用することにより関連する情報を失うことはありません。さらに、各VMSには、サンプルに関する特別な構造情報を提供する反射APD検出器が付属しています。

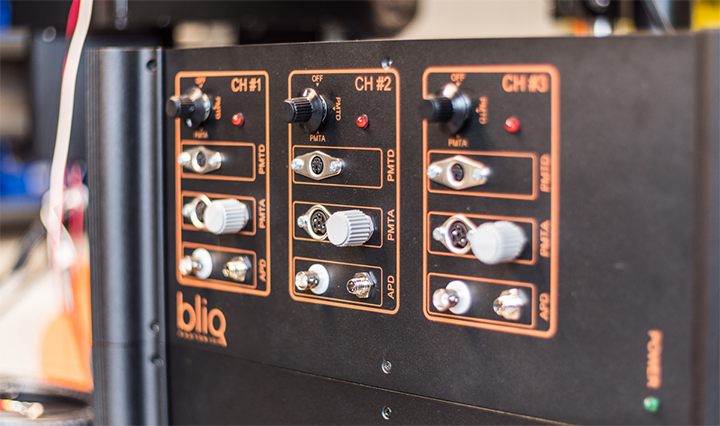

Bliq Photonicsの便利なコントローラは、膨大な量のデータをリアルタイムで処理します。
アプリケーション
VMSはスピードと感度に特化したイメージングシステムです。連続的に動く動物や組織からの信号と同様に高速かつ動的なイベント（in vivo、ex vivo）をイメージングするのに最適です。このシステムには幅広いアプリケーションがあります。
・下記のようなin vivoやex vivoで発生している高速で動的なイベントのイメージングに最適：
- カルシウムイメージング / Calcium imaging
- セルの動的な挙動 / Cell behavior dynamic
- 血液内の遊走 / Migration under flow
- 光遺伝学 / Optogenetics
・下記のようなラベルフリー技術との互換技術として最適：
- CARS顕微鏡（コヒーレントアンチストークスラマン散乱） / Coherent Anti-Stokes Raman Scattering (CARS)
- 第二高調波顕微鏡 / Second Harmonic Generation (SHG)
- 第三高調波顕微鏡 / Third Harmonic Generation (THG)
●SLAMモジュールを用いた超解像顕微鏡法
●Axiconモジュールを使用した迅速なボリューメトリックイメージング
・その他のアプリケーション（下記に限りません）
- 光刺激 / Photo-stimulation (visible and/or IR light)
- パッチクランプ / Patch clamp
- フォトンカウンティング / Photon counting
- 細胞トラッキング / Cell tacking
- 共局在化 / Colocalization
- 多光子/共焦点2つの機能を備えたシステム / Multiphoton/confocal two-in-one system
カスタマイゼーション
ユーザのためにテーラーメイドされたイメージングシステム
Bliq Photonicsの顕微鏡に関する専門知識と技術によりユーザが要求する仕様を満たすシステムをご提案します。
妥協なく完全なカスタマイズを提供
- 可視/二光子の両方の光刺激を搭載した多光子VMS
- 独自の燐光寿命測定による多光子VMS
- 販売されている多光子システムへのAxiconの統合
- 2つの同時ワイドフィールド照明によるライブイメージング用のビデオ顕微鏡 (100 FPS)
- 脳イメージングのためのカスタムマウスホルダ
仕様
| ユニット | 詳細 | 仕様 |
| 光源 | 赤外パルスレーザ | MaiTaiシリーズ（Spectra-Physics） |
| Insightシリーズ（Spectra-Physics） | ||
| Chameleonシリーズ（Coherent） | ||
| Discoveryシリーズ（Coherent） | ||
| レーザ出力制御 | 偏波、AOMとEOMアッテネータ | |
| 可視レーザコンバイナ | 最大7chレーザ | |
| エピ蛍光 | すべての現行光源（LED含む） | |
| スキャニング | ポリゴンスキャナ + ガルバノメータ |
X 軸: 9 – 18 kHz (lines per second) Y 軸: ガルバノミラー |
| フレームレート | 30 FPS @ 1 024 x 512, 480 FPS @ 1 024 x 32 | |
| 光路 | 広帯域誘電体ミラー (<1% power loss) | |
| スキャニングオプション | XY, XYZ, XYT, XYZT | |
| 検出器 | 高感度検出器 (PMTs) | 最大3 マルチアルカリ・フォトマルチプライヤ (カスタムで最大9) |
| アナログ、デジタル出力 | ||
| 反射検出器 | APD反射型検出器 | |
| 顕微鏡 | 鏡器 | 正立顕微鏡もしくは倒立顕微鏡 |
| コンピュータ | ハードウエア | 4.2 GHz, 128 GB SDRAM, 4 TB SSD, 27″ 5K display (5120 by 2880), Thunderbolt 3 (40 Go/s) |
| ソフトウエア | 基本モジュール | X - Y 軸スキャニング制御 |
| PMTゲイン、テンションコントロール | ||
| Z 軸移動制御 | ||
| 電動ステージモジュール | XYZT (タイリング、複数箇所画像取得) | |
| 光刺激モジュール | 複数箇所、スキャニングマルチROI、フラッシュマルチROI | |
| 光刺激と画像取得のためのトリガ機能 | ||
| Axicon制御モジュール | バイパスモードを含むボリューメトリックイメージング | |
| SLAM制御モジュール | 超解像モジュールの自動制御 |
※上記仕様は実績のある一例です。ご要求に合わせて構成を構築致します。ご興味ございましたらお気軽にご連絡ください。
ポリゴンスキャナ技術
●感覚求心路は暑さと寒さのために異なるコーディング戦略を使用
Sensory Afferents Use Different Coding Strategies for Heat and Cold. (2018) Feng Wang, Erik Bélanger, Sylvain L. Coté, Patrick Desrosiers, Steven A. Prescott, Daniel C. Côté, Yves De Koninck. Cell Reports, Vol. 23, No. 7, May 15, 2001-2013. (PubMed)
●ビデオレートマルチモードレーザー走査顕微鏡を用いたin vivo細胞トラッキング
In Vivo Cell Tracking With Video Rate Multimodality Laser Scanning Microscopy. (2008) Israel Veilleux, Joel A. Spencer, David P. Biss, Daniel Côté, and Charles P. Lin. IEEE Journal Of Selected Topics In Quantum Electronics, Vol. 14, No. 1, January/February. (IEEE Xplore)
